Пинпойнтер с дискриминация (проект NH-60)

Внимание! Това не е реално устройство - само проект за директно производство (печатна платка и сглобяване)

След закупуване на този продукт, ZIP архивът с файловете на проекта ще бъде изпратен на вашия имейл в рамките на до 24 часа.

Можете да закупите и изтеглите ОПЦИИТЕ (моля, изберете):

- ФАЙЛОВЕ НА ПРОЕКТА - Всички необходими файлове за създаване на печатна платка и сглобяване: Gerber, Drill, BOM, Pick and Place, схема, списък с компонентите, кратко ръководство.

- ПРОЕКТНИ ФАЙЛОВЕ + РЕДАКТИРУЕМИ ФАЙЛОВЕ - всички проектни файлове + редактируеми файлове за извършване на промени в схемата и печатната платка (формат DipTrace)

Пинпойнтер с дискриминатор

Модел: NH-60

Тип на компонентите: THT

Брой слоеве: 2

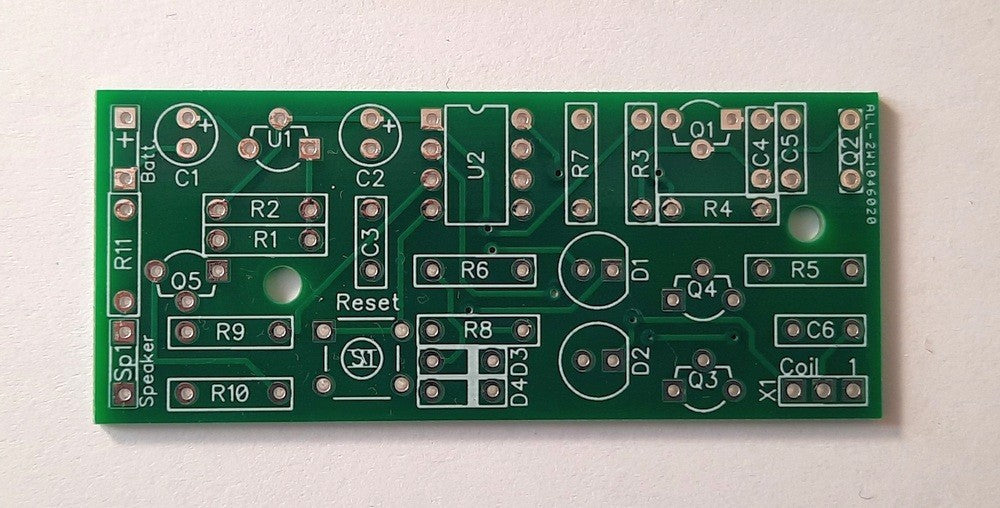

Размери на печатната платка: 66 x 28 мм

ZIP файлът съдържа файлове:

Gerber

Drill

BOM

Pick and Place

Схема с висока резолюция

Списък на компонентите

Кратко ръководство

PCB файлове за печат (отгоре и отдолу)

_________________________________

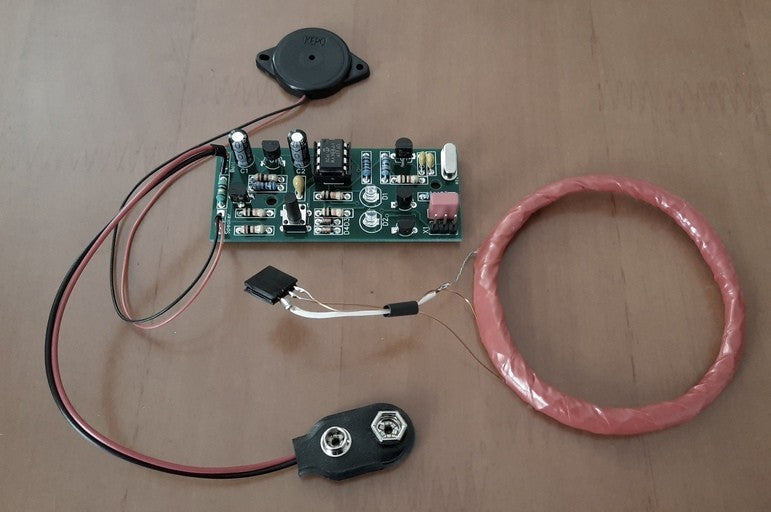

Подобрена и по-стабилна версия, по-малка печатна платка, бобина с конектор

Характеристики:

Модел: NH-60

- Индикация: звук и светодиоди (черни/цветни метали)

- Намотка: кръгла намотка 6 см

- Дълбочина за монетата: ~4 см

- Напрежение: 9V

- Консумация: 4 mА в режим на изчакване, 18 mA с индикация

- Размери на печатната платка: 65 x 28 мм
