PI металотърсач (проект XY-90)

Внимание! Това не е реално устройство - само проект за директно производство (печатна платка и сглобяване)

След закупуване на този продукт, ZIP архивът с файловете на проекта ще бъде изпратен на вашия имейл в рамките на до 24 часа.

Можете да закупите ОПЦИИТЕ (моля, изберете):

- ФАЙЛОВЕ НА ПРОЕКТА - Всички необходими файлове за създаване на печатна платка и сглобяване: Gerber, Drill, BOM, Pick and Place, схема, списък с компонентите, кратко ръководство.

- ПРОЕКТНИ ФАЙЛОВЕ + РЕДАКТИРУЕМИ ФАЙЛОВЕ - всички проектни файлове + редактируеми файлове за извършване на промени в схемата и печатната платка (формат DipTrace)

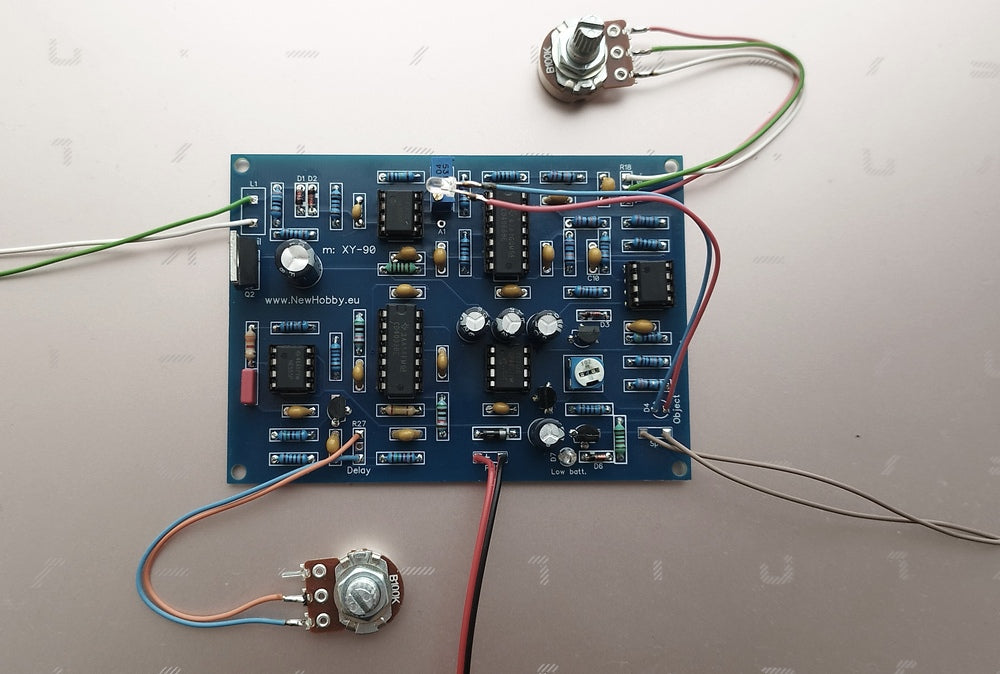

Импулсно-индукционен металотърсач

Модел: XY-90

Тип на компонентите: THT

Брой слоеве: 2

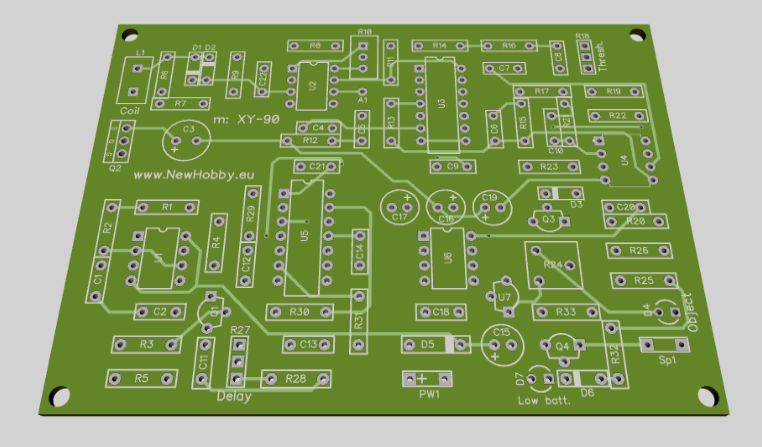

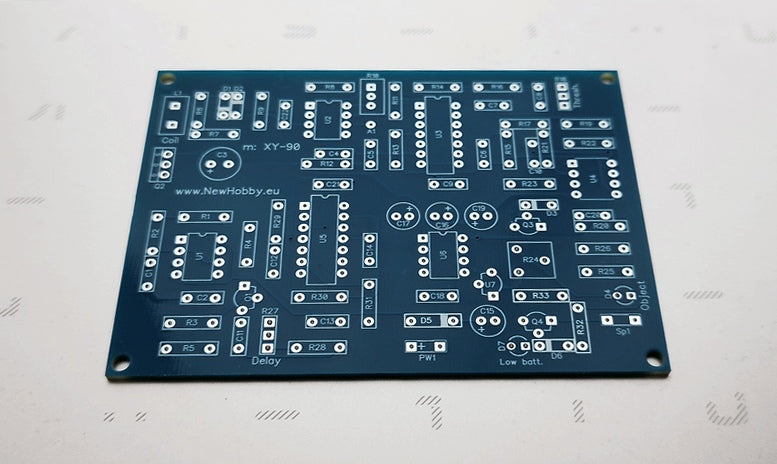

Размери на печатната платка: 99 x 71 мм

ZIP файлът за изтегляне съдържа файлове:

Гербер

Бормашина

Спецификация (BOM)

Избери и постави

Схема с висока резолюция

Списък на компонентите

Кратко ръководство

PCB файлове за печат (отгоре и отдолу)

_________________________________

Ниска реакция към камъни, съдържа желязо и железни оксиди

Възможност за използване на малки, нормални и големи намотки

Можете да използвате този металотърсач за:

Металотърсач с общо предназначение

Търсене на плажа

Подводен металотърсач

Търсене на метеорити

Търсене на злато (късче злато)

Детектор за дълбоко търсене

Характеристики:

Модел: XY-90

Принцип: Импулсна индукция

Режим: необходимо е движение над земята

Търсеща бобина: описание в ръководството

Чувствителност: 20-25 см за малки монети, 27-30 см за големи монети.

Индикация: звук (слушалки), LED

Захранване: 12V,

Защита от обратна полярност

Индикация за изтощена батерия

Консумация: 60-80 mА

Размери на печатната платка: 99 x 71 мм
