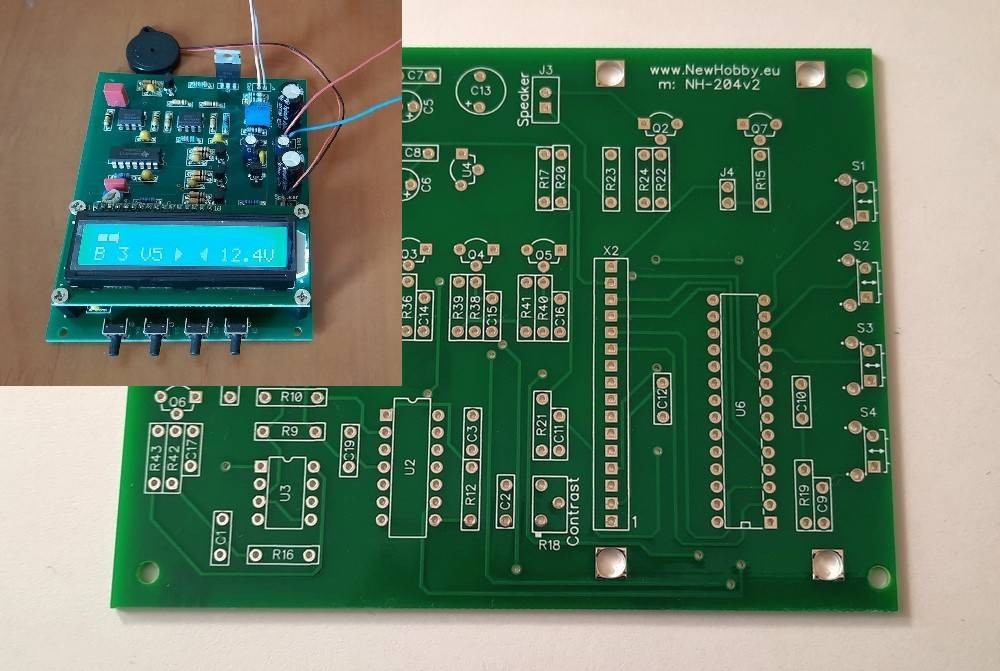

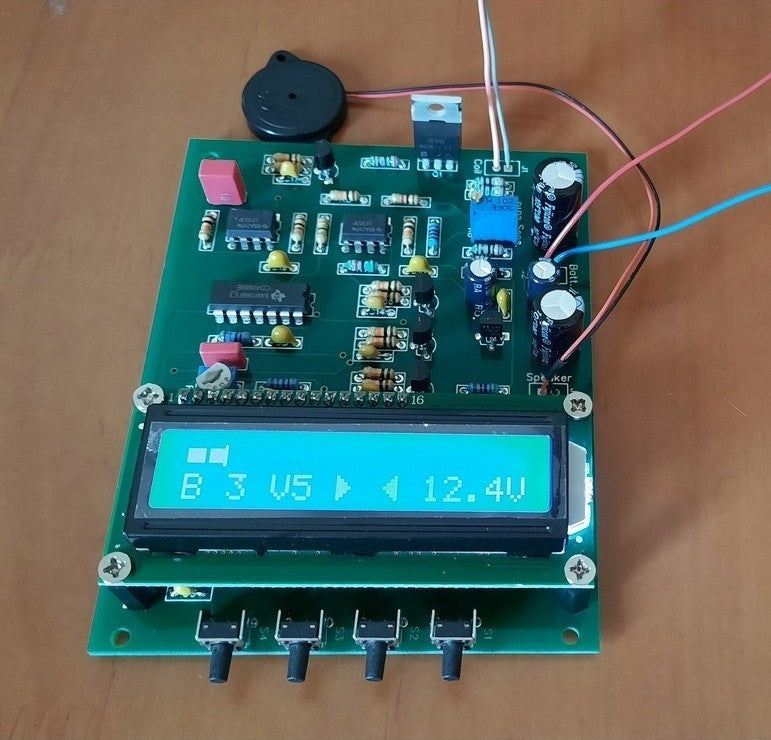

PI металотърсач (NH-204v2 проект)

Внимание! Това не е реално устройство - само проект за директно производство (печатна платка и сглобяване)

След закупуване на този продукт, ZIP архивът с файловете на проекта ще бъде изпратен на вашия имейл в рамките на до 24 часа.

Можете да закупите ОПЦИИТЕ (моля, изберете):

- ФАЙЛОВЕ НА ПРОЕКТА - Всички необходими файлове за създаване на печатна платка и сглобяване: Gerber, Drill, BOM, Pick and Place, схема, списък с компонентите, кратко ръководство.

- ФАЙЛОВЕ НА ПРОЕКТА + РЕДАКТИРУЕМИ ФАЙЛОВЕ - всички файлове на проекта + редактируеми файлове за извършване на промени в схемата и печатната платка (формат DipTrace)

Импулсно-индукционен металотърсач

Модел: NH-204v2

Тип на компонентите: THT

Брой слоеве: 2

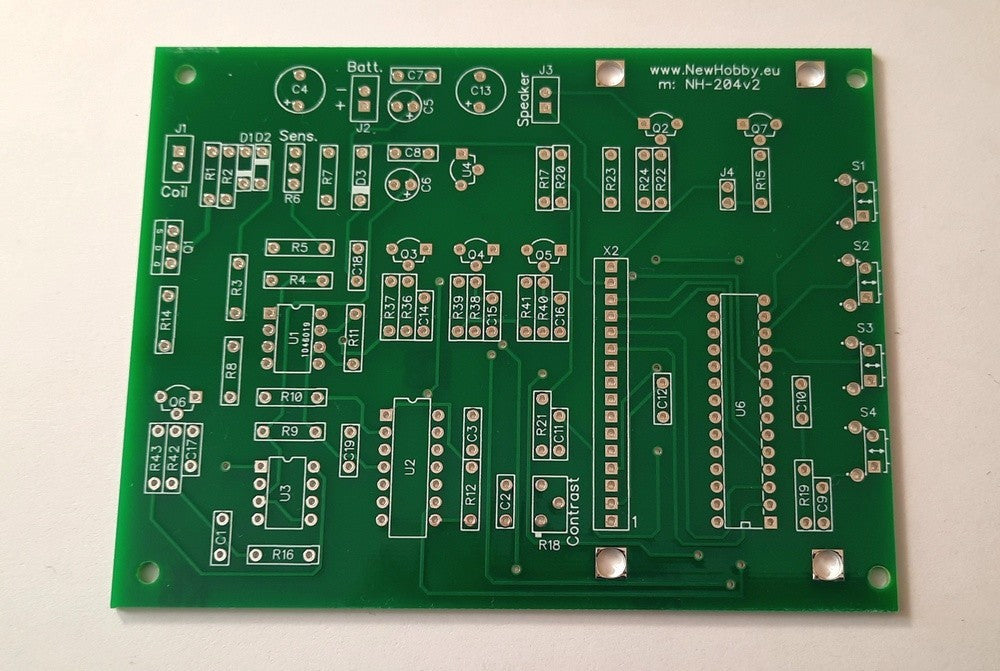

Размери на печатната платка: 112 x 86 мм

ZIP файлът за изтегляне съдържа файлове:

Gerber

Drill

BOM

Pick and Place

Схема с висока резолюция

Списък на компонентите

Кратко ръководство

PCB файлове за печат (отгоре и отдолу)

_________________________________

Ниска реакция към камъни, съдържа желязо и железни оксиди

Възможност за използване на малки, нормални и големи намотки

Можете да използвате този металотърсач за:

- Металотърсач с общо предназначение

- Търсене на плажа

- Подводен металотърсач

- Търсене на метеорити

- Търсене на злато (късче злато)

- Детектор за дълбоко търсене

Характеристики:

Модел: NH-204v2

Принцип: Импулсна индукция

Режим: без движение

Търсеща бобина: описание в ръководството

Индикация: LCD дисплей, звук

Компенсация за земята

Захранване: 12V, защита от обратна полярност

Аларма за ниска батерия

Консумация: 80-100 mА

Размери на печатната платка: 85 x 110 мм
