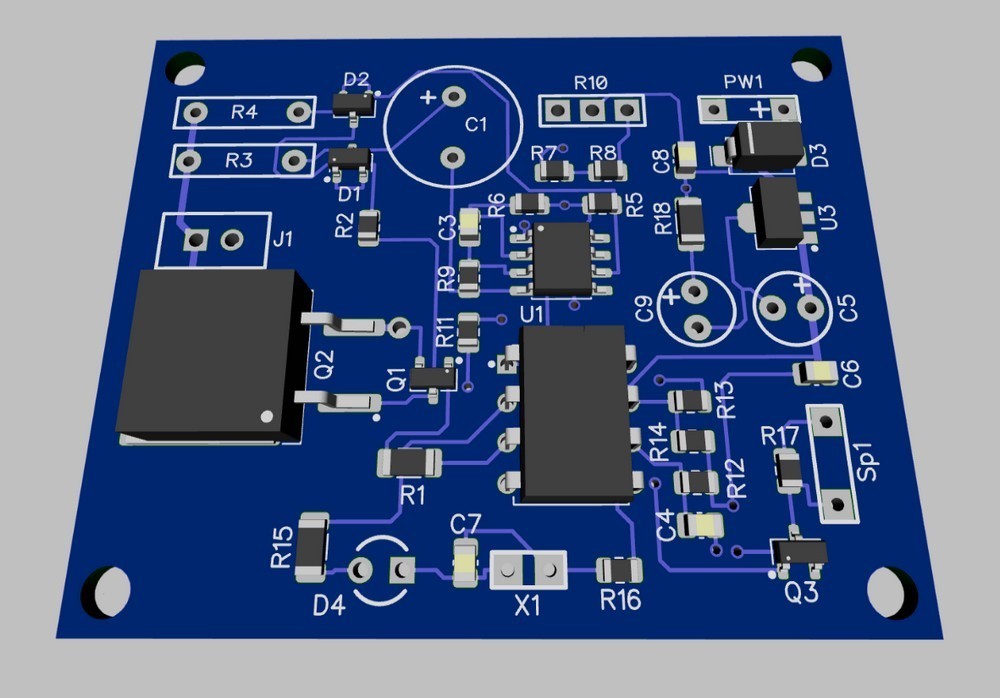

PI металотърсач (NH-434 проект SMD)

Внимание! Това не е реално устройство - само проект за директно производство (печатна платка и сглобяване)

След закупуване на този продукт, ZIP архивът с файловете на проекта ще бъде изпратен на вашия имейл в рамките на до 12 часа (обикновено 1-2 часа).

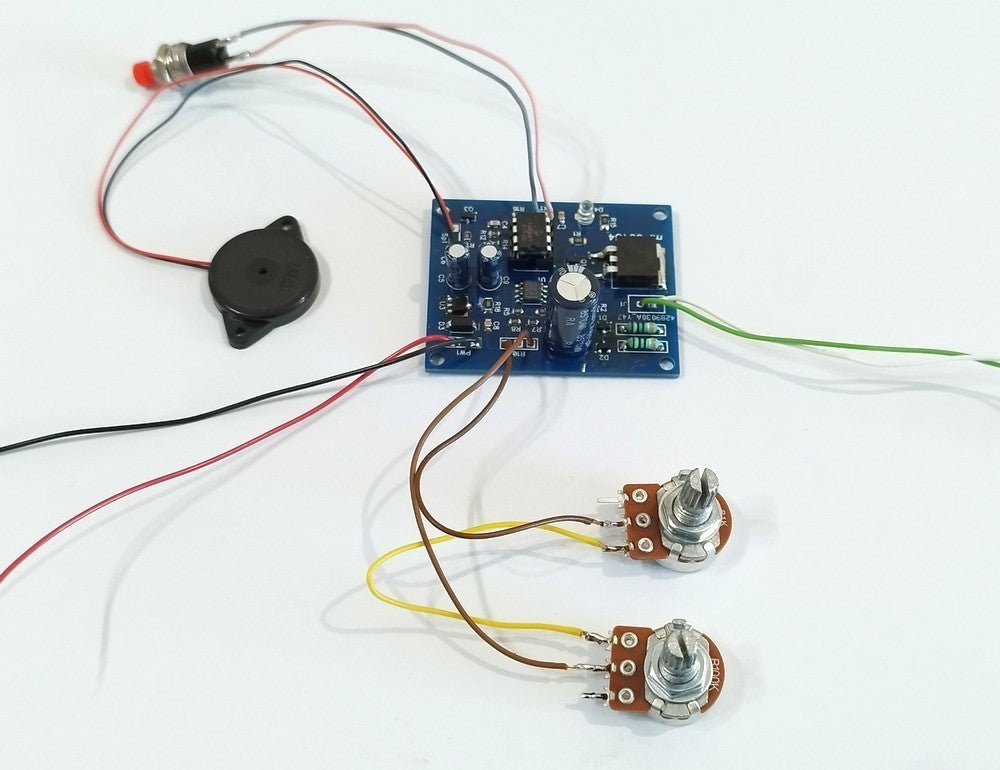

Импулсно-индукционен металотърсач

Модел: NH-434 (00434)

Тип на компонентите: SMD

Брой слоеве: 2

Размери на печатната платка: 52 x 42 мм

ZIP файлът съдържа всичко необходими файлове за създаване на PCB и нейното асемблиране:

Gerber

Drill

BOM

Pick and Place

Схема с висока резолюция

Списък на компонентите

Кратко ръководство

PCB файлове за печат (отгоре и отдолу)

_____________________________________

Спецификации:

Модел: NH-434 (00434)

Принцип: PI (Импулсна индукция)

Режим: "без движение"

Индикация: светлина (LED) и звук.

Търсеща бобина: описание в ръководството

Чувствителност: 17-20 см за дребни монети, 25 см за големи монети, бирена кутия 60 см (в зависимост от настройката на прага)

Захранване: 12 V

Защита от обратно напрежение

Консумация: 40 mA

Размер на платката: 52 x 42 мм
