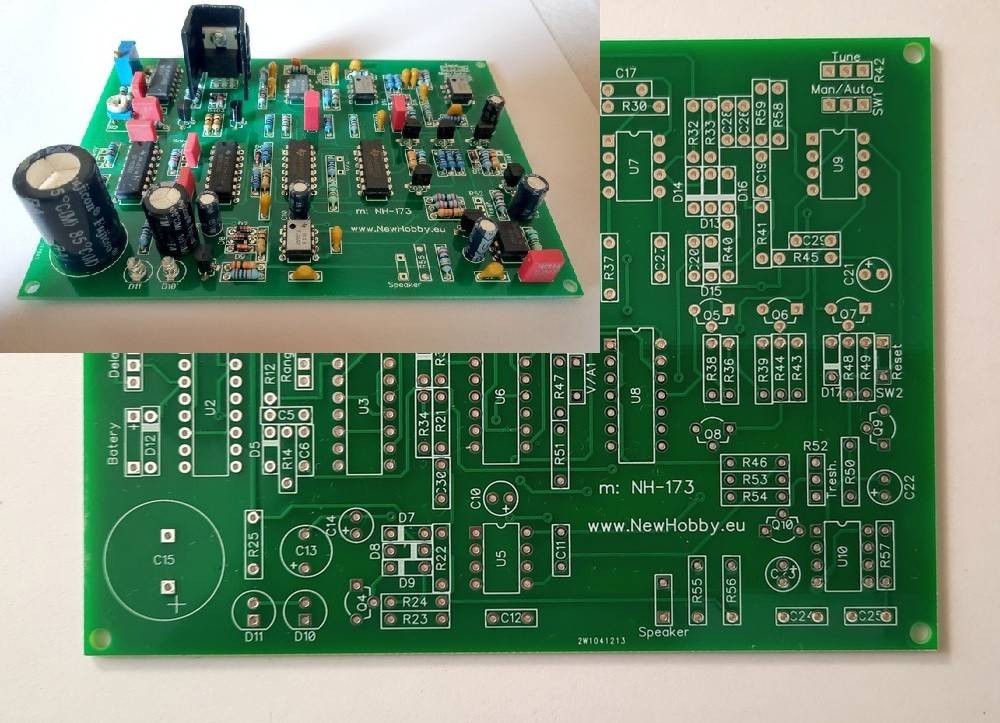

PI детектор за дълбоко търсене (проект NH-173)

Внимание! Това не е реално устройство - само проект за директно производство (печатна платка и сглобяване)

След закупуване на този продукт, ZIP архивът с файловете на проекта ще бъде изпратен на вашия имейл в рамките на до 24 часа.

Можете да закупите ОПЦИИТЕ (моля, изберете):

- ФАЙЛОВЕ НА ПРОЕКТА - Всички необходими файлове за създаване на печатна платка и сглобяване: Gerber, Drill, BOM, Pick and Place, схема, списък с компонентите, кратко ръководство.

- ФАЙЛОВЕ НА ПРОЕКТА + РЕДАКТИРУЕМИ ФАЙЛОВЕ - всички файлове на проекта + редактируеми файлове за извършване на промени в схемата и печатната платка (формат DipTrace)

Импулсно-индукционен металотърсач

Модел: NH-173

Тип на компонентите: THT

Брой слоеве: 2

Размери на печатната платка: 127 x 91 мм

ZIP файлът за изтегляне съдържа файлове:

Gerber

Drill

BOM

Pick and Place

Схема с висока резолюция

Списък на компонентите

Кратко ръководство

PCB файлове за печат (отгоре и отдолу)

_______

Този детектор работи стабилно с различен диаметър на бобината - от 10 см до 1x1 м

Само 3 потенциометъра

Ниска реакция за камъни, съдържащи желязо и железни оксиди

Можете да го използвате за:

- Дълбоко търсене (с голяма бобина или рамка)

- Металотърсач с общо предназначение

- Търсене на плажа

- Търсене на метеорити

- Търсене на злато (късче злато)

Характеристики:

Модел: NH-173

Режим: без движение

Ръчен и автоматичен праг

Търсеща бобина: описание в емануала

Индикация: звук

Индикация за изтощена батерия

Захранване: 12V

Защита от обратна мощност

Консумация: ~140 mА

Размери на печатната платка: 127 x 92 мм
