Детектор на електростатично/магнитно поле (UF-3 SMD)

Внимание! Това не е реално устройство - само проект за директно производство (печатна платка и сглобяване)

След закупуване на този продукт, ZIP архивът с файловете на проекта ще бъде изпратен на вашия имейл в рамките на до 24 часа.

Можете да закупите ОПЦИИТЕ (моля, изберете):

- ФАЙЛОВЕ НА ПРОЕКТА - Всички необходими файлове за създаване на печатна платка и сглобяване: Gerber, Drill, BOM, Pick and Place, схема, списък с компонентите, кратко ръководство.

- ПРОЕКТНИ ФАЙЛОВЕ + РЕДАКТИРУЕМИ ФАЙЛОВЕ - всички проектни файлове + редактируеми файлове за извършване на промени в схемата и печатната платка (формат DipTrace)

Тип на компонентите: SMD

Брой слоеве: 2

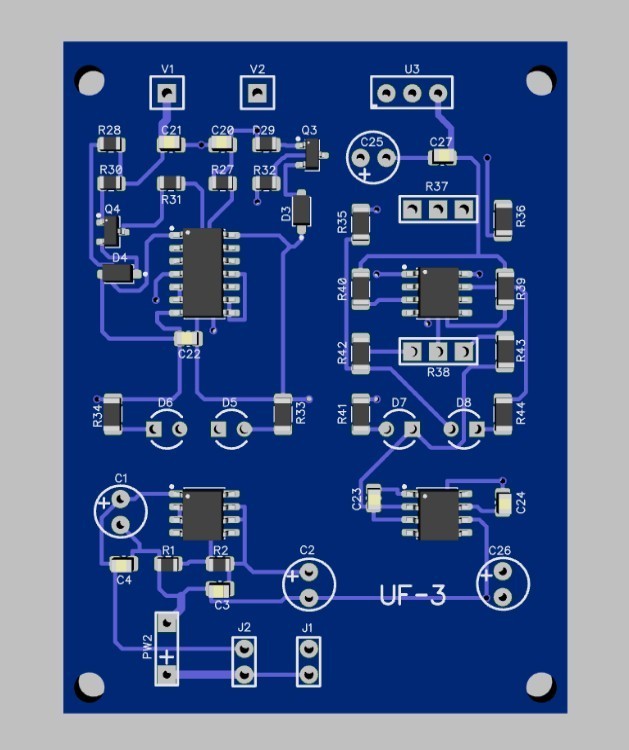

Размери на печатната платка: 50 x 66 мм

ZIP файлът съдържа файлове:

Gerber

Drill

BOM

Pick and Place

Схема с висока резолюция

Списък на компонентите

Кратко ръководство

PCB файлове за печат (отгоре и отдолу)

___________________________

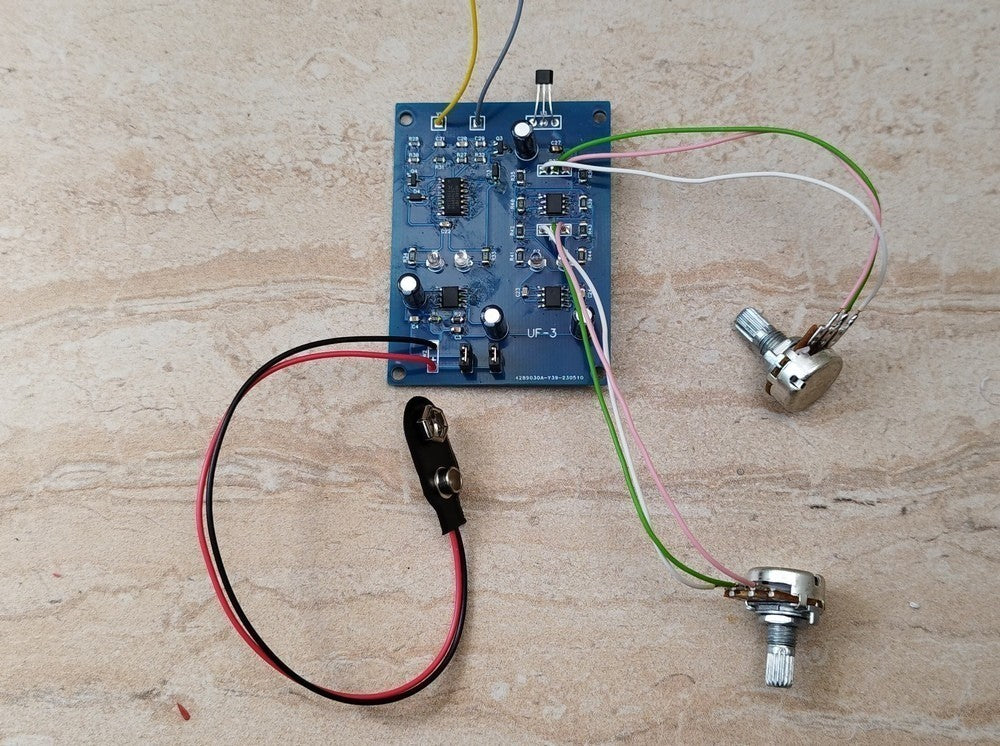

Тази платка се състои от два детектора

- Електростатичен детектор

- Детектор на магнитно поле

Модел: UF-3

Захранване: 9V батерия

Размери на платката: 50 x 66 мм

Характеристики :

Електростатичен детектор

- Индикация: Светодиоди за положително и отрицателно електростатично поле

- Антени - 2 телескопични (НЕ са включени)

- Не реагира на електромагнитните полета

Детектор на магнитно поле

- Индикация: Светодиоди за Северен/Южен магнитен полюс

- 2 потенциометъра за независимо регулиране на прага на индикацията за северен/южен магнитен полюс
