Пинпойнтер с дискриминация (NH-60 THT Проект)

ВНИМАНИЕ! Това не е реално устройство, а само проект за директно производство на печатна платка и/или промишлено сглобяване, или сглобяване в домашни условия (ако е възможно)

След като закупите някои от продуктите-проекти за даунлоуд, ще получите линк за сваляне на вашия email.

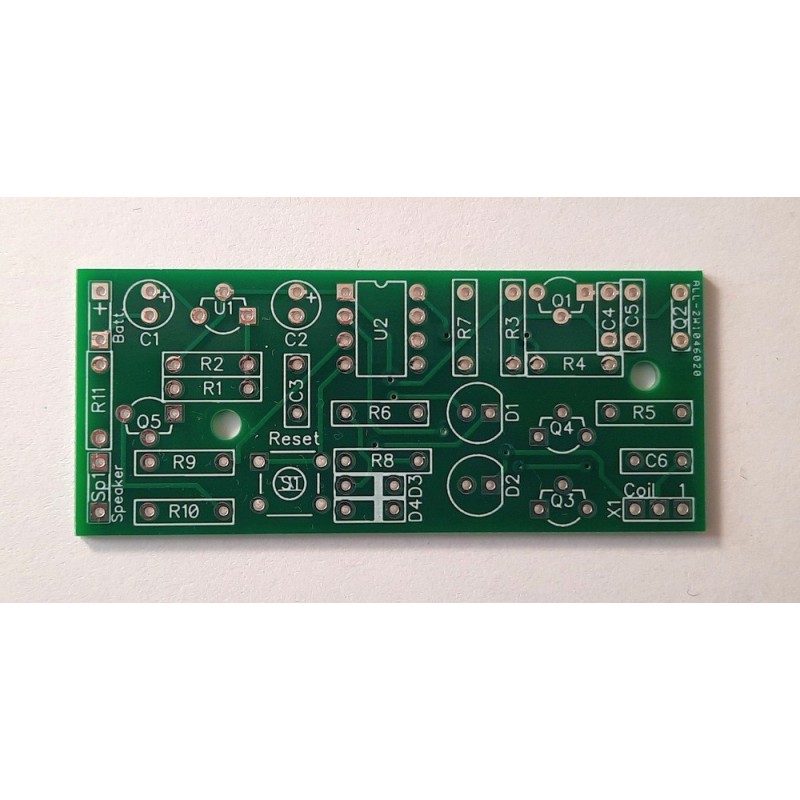

Пинпойнтер с дискриминация

Модел: NH-60

Тип на компонентите: THT

Слоеве на платката: 2

Размери на платката: 66 x 28 мм

ZIP файлът за сваляне съдържа следните файлове:

Gerber

Drill

BOM

Pick and Place

Схема с висока резолюция

Кратка инструкция

_________________________________

Подобрена и по-стабилна версия, по-малка платка, конектор за бобината

Характеристики:

Модел: NH-60

   - Индикация: звук и LED за черни/цветни метали

   - Захранване: 9V батерия

   - Консумация: 4 mА в чакащ режим, 18 mA при задействие

   - Размери на платката: 65 x 28 мм
